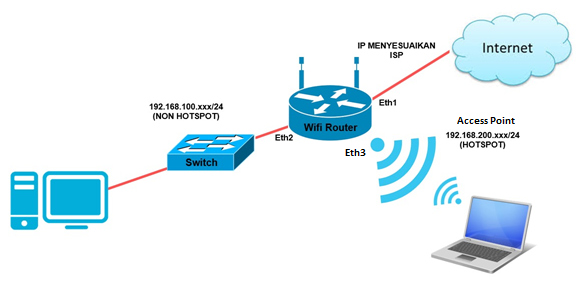

Hai brader kali ini saya akan mencoba membahas soal ujikomnas paket 2. Pada soal ini siswa mampu mengkonfigurasi router mikrotik mulai menjadikan sebagai internet gateway, dhcp server dan sebagainya. Tampilan topologi yang diberikan oleh soal.
Pada pembahasan ini saya menggunakan RB750GL. Router ini belum memiliki interface wlan/wifi untuk dijadikan hotspot. Oleh karena itu saya menggunakan Access Point dan dihubungkan ke interface ether3 untuk menggantikan hotspot, hingga topologinya menjadi seperti ini.
Dalam postingan ini saya sudah membuat video konfigurasinya, saya berikan keterangan waktu pada setiap materinya.
Materi Uji Kompetensi Keahlian (UKK) SMK TKJ Paket 2
Konfigurasi Wifi Router (00:35)
1. Sistem operasi = Mikrotik RouterOS
2. DNS = Sesuai dengan DNS yang diberikan ISP
3. NTP = Yes
4. WebProxy = Yes
5. Cache Administrator = nama_peserta@sekolah.sch.id
6. IP Ether1 = Sesuai dengan Network yang diberikan ISP
7. Gateway = Sesuai dengan IP yang diberikan oleh ISP
Ether2: (07:00)
8. Terhubung dengan kabel ke switch dan PC
9. IP Ether2 = 192.168.100.1/24
10. DHCP Pool = 192.168.100.2-192.168.100.100
11. STATIC DNS = ketika akses ke http://www.mikrotik.com dialihkan ke website http://bnsp-indonesia.org
12. Buat firewall agar IP 192.168.100.2-192.168.100.50 tidak dapat ping ke router
13. Buat rule agar setiap akses ke router tercatat di logging
14. Buat rule filter yang mengijinkan permintaan HTTP dan HTTPS dari CLIENT network ke
Internet WLAN 1 (WLAN Interface): (18:05)
13. IP WLAN 1 = 192.168.200.1/24
14. SSID = nama_peserta@Proxy
15. DHCP Pool = 192.168.200.2-192.168.200.100
16. Blocking Site = http://www.linux.or.id
17. Blocking File = .mp3, .mkv
18. Blocking Content = Block setiap konten yg mengandung kata “mikrotik”
19. Buat firewall yang memblokir akses internet melalui jalur wireless mulai pukul 19:00 (malam)– 07:00 (pagi).
Berikut video konfigurasi Uji Kompetensi Keahlian (UKK) SMK TKJ Paket 2 2017/2018.
13. IP WLAN 1 = 192.168.200.1/24
14. SSID = nama_peserta@Proxy
15. DHCP Pool = 192.168.200.2-192.168.200.100
16. Blocking Site = http://www.linux.or.id
17. Blocking File = .mp3, .mkv
18. Blocking Content = Block setiap konten yg mengandung kata “mikrotik”
19. Buat firewall yang memblokir akses internet melalui jalur wireless mulai pukul 19:00 (malam)– 07:00 (pagi).
Berikut video konfigurasi Uji Kompetensi Keahlian (UKK) SMK TKJ Paket 2 2017/2018.
Bila ada pertanyaan comment dibawah, Jangan lupa share bila bermanfaat ^^.
