Konfigurasi Inter-VLAN di Switch Cisco

VLAN adalah sekelompok perangkat pada satu atau lebih LAN yang dikonfigurasi untuk berkomunikasi seolah-olah mereka terpasang pada kabel yang sama, padahal sebenarnya mereka berada di sejumlah segmen LAN yang berbeda. Disini saya menggunakan Router 1941 dan Switch 2950T.

Buatlah topologi seperti diatas.

Konfigurasi SW1

Switch>enable

Switch#configure terminal

Enter configuration commands, one per line. End with CNTL/Z.

Switch(config)#hostname SW1

SW1(config)#username admin password admin

Trunking

SW1(config)#int g0/1

SW1(config-if)#switchport mode trunk

SW1(config-if)#exit

Konfigurasi VLAN 10 di SW1

SW1(config)#vlan 10

SW1(config-vlan)#name L1

SW1(config-vlan)#exit

SW1(config)#int range fa0/1-4

SW1(config-if-range)#switchport access vlan 10

SW1(config-if-range)#switchport mode access

SW1(config-if-range)#exit

Berikan ip address pada PC1-Ruang A dan PC2-Ruang A

Konfigurasi VLAN 20 di SW1

SW1(config)#vlan 20

SW1(config-vlan)#name L2

SW1(config-vlan)#exit

SW1(config)#int range fa0/5-8

SW1(config-if-range)#switchport access vlan 20

SW1(config-if-range)#switchport mode access

SW1(config-if-range)#exit

Berikan ip address pada PC1-Ruang B dan PC2-Ruang B

Konfigurasi VLAN 30 di SW1

SW1(config)#vlan 30

SW1(config-vlan)#name L3

SW1(config-vlan)#exit

SW1(config)#int range fa0/9-12

SW1(config-if-range)#switchport access vlan 30

SW1(config-if-range)#switchport mode access

SW1(config-if-range)#exit

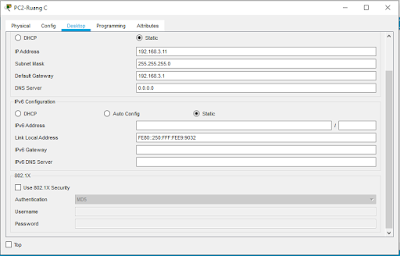

Berikan ip address pada PC1-Ruang C dan PC2-Ruang C

Konfigurasi Inter-VLAN di R1

Router>enable

Router#configure terminal

Enter configuration commands, one per line.  End with CNTL/Z.

Router(config)#ho R1

R1(config)#username admin password admin

Inter-VLAN

R1(config)#int g0/0

R1(config-if)#no shutdown

R1(config-if)#exit

R1(config)#int g0/0.10

R1(config-subif)#encapsulation dot1Q 10

R1(config-subif)#ip add 192.168.1.1 255.255.255.0

R1(config-subif)#exit

R1(config)#

R1(config)#int g0/0.20

R1(config-subif)#encapsulation dot1Q 20

R1(config-subif)#ip add 192.168.2.1 255.255.255.0

R1(config-subif)#exit

R1(config)#

R1(config)#int g0/0.30

R1(config-subif)#encapsulation dot1Q 30

R1(config-subif)#ip add 192.168.3.1 255.255.255.0

R1(config-subif)#exit

Pengujian

PC1-Ruang A > PC2 Ruang A.

PC2-Ruang A > PC1-Ruang B.

Bila berhasil maka semua antar VLAN bisa saling terhubung meski berbeda VLAN ID.

Bila ada pertanyaan comment dibawah, Jangan lupa share bila bermanfaat ^^.

Salam TKJ
